开关电源的四种典型电路设计分析
时间：2016-03-23来源：tac浏览次数：
内容简介：
图一
图二
图三
图四
开关电源的基本类别是有四种方式，分别是：单端正激式、单端反激式、全桥式和半桥式。一般在开关电源100w以下的电源多数会采用单端反激式变换器，反激式功率变换电路中的变压器
我们在开关电源的学习研发中知道，开关电源的基本类别是有四种方式，分别是：单端正激式、单端反激式、全桥式和半桥式。一般在开关电源100w以下的电源多数会采用单端反激式变换器，反激式功率变换电路中的变压器，一般是起到隔离作用，除此之外还有储能的功能。
反激式功率变换电路结构相对较简单，输出电压不受输入电压的制约，同时也可提供多路电压输出TOPSwitchⅡ系列应用于单端反激式变换器，它的经典用法如下图：
图一
图二
图三
图四
开关电源电路分析：

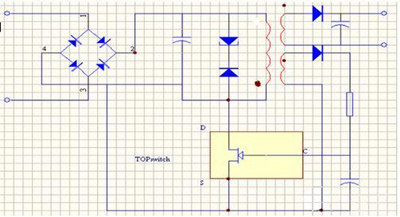

1、将偏置线圈通过限流电阻直接作为TOPSwitchⅡ控制极的输入；

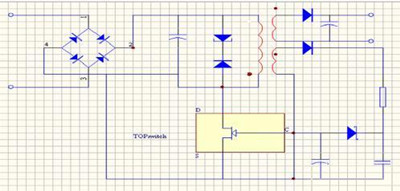

2、图二在图一的基础上加了一个稳压管，是图一的增强型；

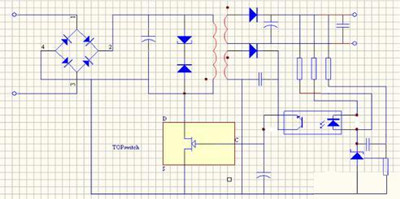

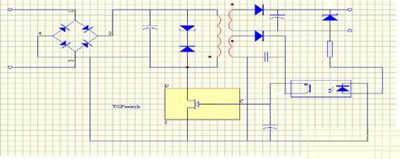

3、图三中输出电压通过光耦作用于TOPSwitchⅡ控制极，在输出电压反馈精度上有所提高；
4、图四在图三基础上增加了精密基准TL431，使输出稳压精度和负载调整率都能得到较高的精度。

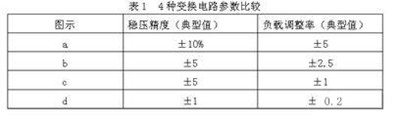

开关电源这四种变换电路的效果如下图：
单端反激式开关电源的最大特点是在输入电压和负载电流有较大变化时，能够具备更快的动作相应速度，能够自主制约负载电流，补偿电路简单。所以采用单端反激式开关电源比较不错。它主要比较适用在小功率的开关电源上。
