开关电源产品类别：裸板电源
开关电源产品名：220V转24V小体积裸板开关电源P046S2400
适用范围及简介：
裸板开关电源是开关电源产品的重要组成部分，此类产品体积小，价格一般较低，但应用广泛。裸板开关电源P046S2400是我公司裸板开关电源中的主流产品之一。

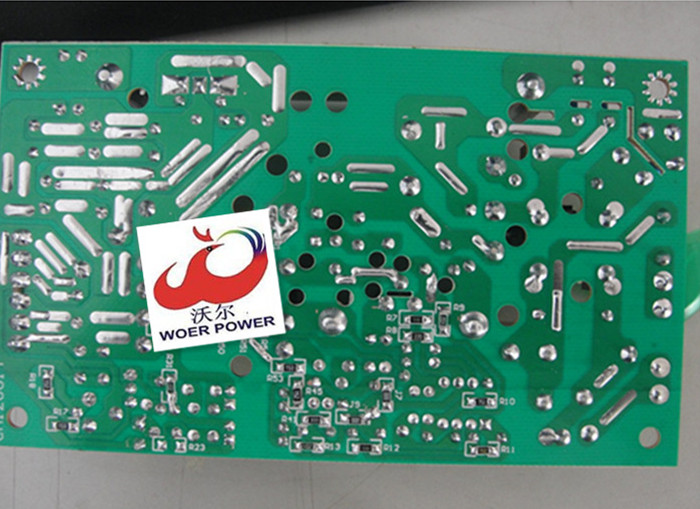

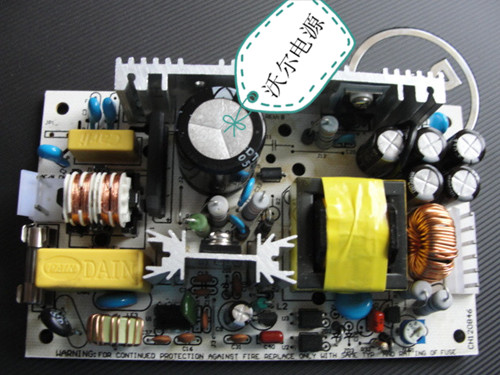

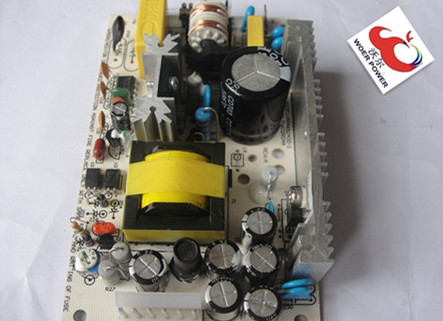

高清产品图查看：
开关电源产品详情
裸板开关电源是开关电源产品的重要组成部分，此类产品体积小，价格一般较低，但应用广泛。裸板开关电源P046S2400是我公司裸板开关电源中的主流产品之一。如下是此类产品的相关参数。
一、外观尺寸及保护
1、外观尺寸是127*75*33；
2、此产品拥有过载保护和短路保护。
二、输入输出参数
|
输 出 |
DC电压(V) | 24V | ||||||||
| 额定电流(A) | 2A | |||||||||
| 电流范围(A) | 0-2A | |||||||||
| 额定功率(W) | 48W | |||||||||
| 输出功率（最大） | 自然冷却时为额定功率；风扇风量大于18CFM强制风冷时为52W。 | |||||||||
| 纹波 | <200mV | |||||||||
| 电压范围 | - | |||||||||
| 电压公差 | ±2.0% | |||||||||
| 电网调整率 | ±0.5% | |||||||||
| 负载调整率 | ±2.0% | |||||||||
| 建立、上升、保持时间 | 800ms，30ms,60ms(满载时) | |||||||||
|
输 入 |
电压范围 | 90~264VAC或127~370VDC | ||||||||
| 频率范围(Hz) | 47-440 | |||||||||
| 效率(满载) | >78% | |||||||||
| AC电流 | 0.8A/115~ 0.56A/230V~ | |||||||||
| 涌浪电流 | 15A/115VAC 30A/230VAC | |||||||||
| 漏电流 | ＜0.75mA/240VAC | |||||||||
|
保 护 |
过载保护 | 80-130W | ||||||||
| 保护模式：打嗝模式，负载异常条件移除后，可自恢复 | ||||||||||
| 过压保护 | 27-33V | |||||||||
| 保护模式：打嗝模式，负载异常条件移除后，可自恢复 | ||||||||||
|
环 境 |
工作温度 (℃) | -10~+60℃ （请参考“减额曲线”） | ||||||||
| 工作湿度(RH) | 20~90% RH， 无凝结 | |||||||||
| 存贮温度、湿度 | -20~+85℃ 10-90% RH | |||||||||
| 温度系数 | ±0.05%/℃（0~50℃）24V输出 | |||||||||
| 耐振动 | ||||||||||
